系统网络拓扑结构：

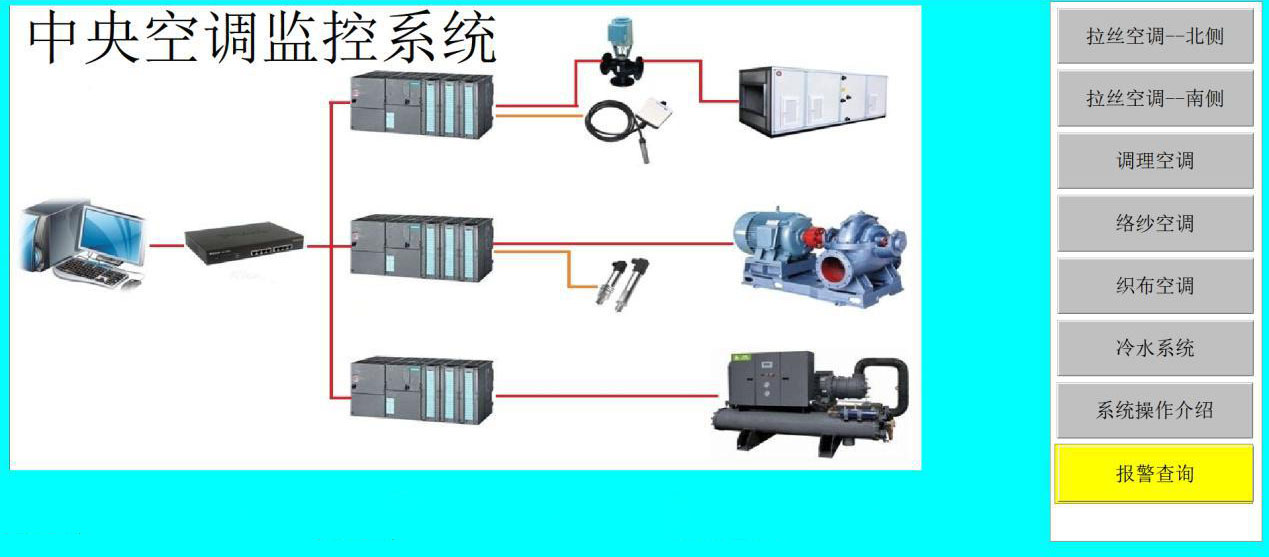

图1：集控系统图

软硬件配置

监控电脑：采用专业工控机或高端商务电脑，可配套UPS不间断电源、打印机等外围设备。

监控软件：在第三方通用软件基础上作二次开发。

软件主要功能

系统登入及用户级别管理

● 三维动态彩色流程图显示

● 三维动态彩色流程图显示

● 曲线图及历史记录查询

● 参数设定值修改及密码保护功能

● 故障报警及专家诊断功能

● 报表及打印功能

● 可通过OPC接入楼宇BA监控系统

● 可通过WEB客户端，实现远程监控

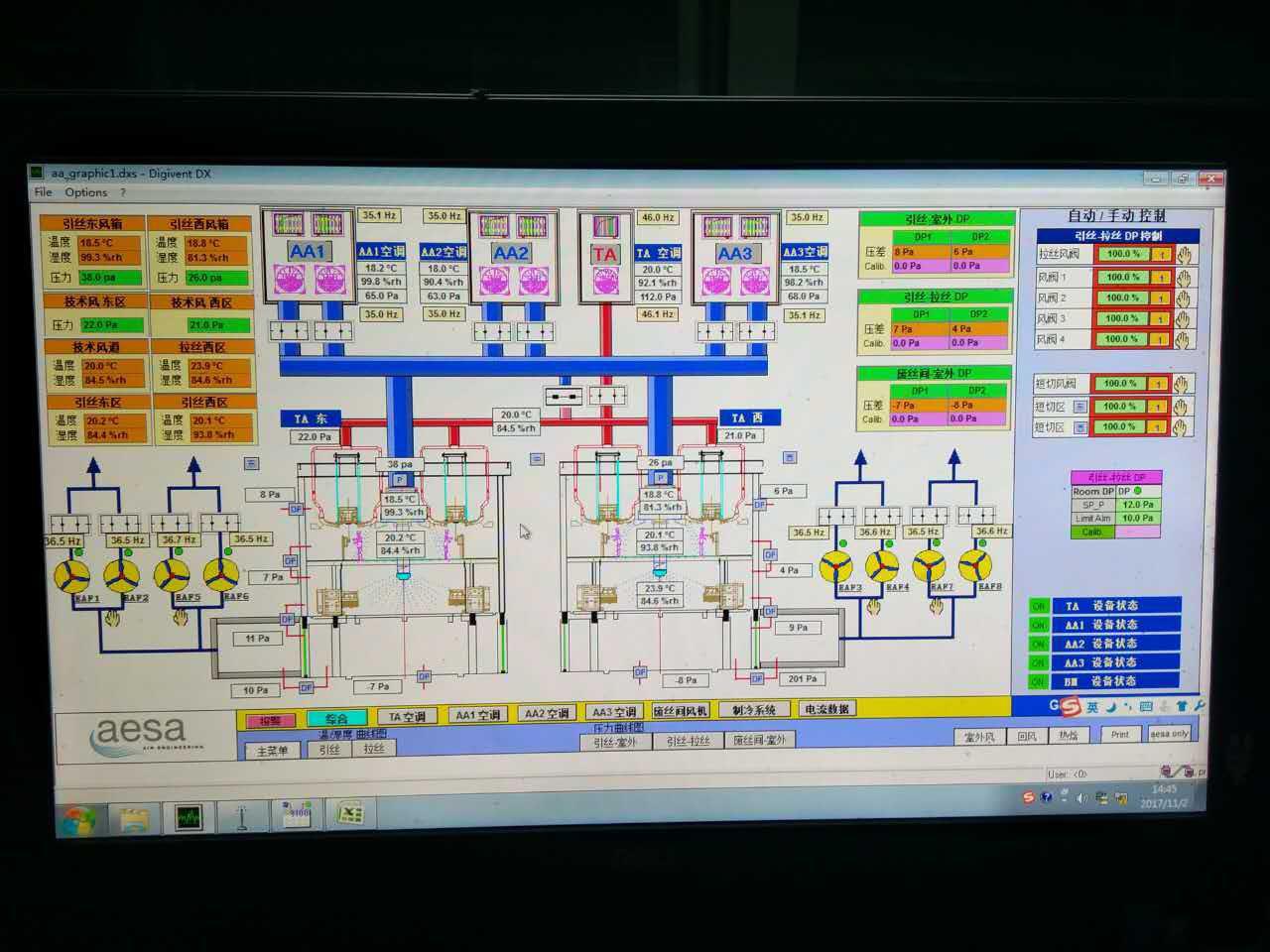

集控系统实例
